350液壓全自動切管機詳情:

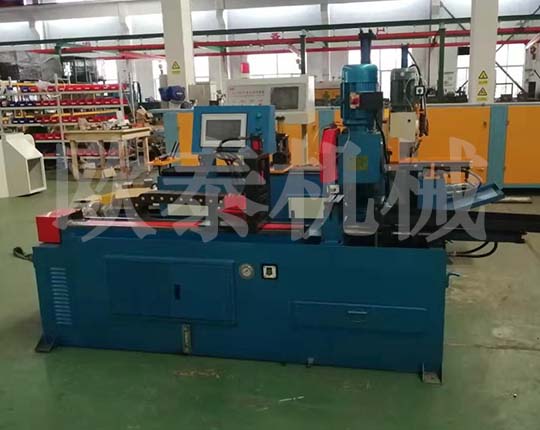

1、MC-350NC液壓全自動切管機(金屬圓鋸機)
1、接通電源,調準轉動方向后,切斷總電源,加注2/3水箱濃度為1:10的乳化液。
2、安裝鋸片,使鋸齒尖方向與安全護蓋箭頭方向一致。
3、接通電源、添加液壓油,打開電源開關,擰出緊急制動開關,關閉進刀調速液壓控制閥(順時針方向)。
4、根據所需鋸切角度,先松開固定把手(7),轉動回轉座,使指針對準所要角度后,鎖緊固定把手。
5、調整鋸切行程:
踩一下腳踏開關(不可連踩兩次),讓機頭空載運行。將進刀調速液壓控制閥稍微擰開一點(逆時針轉向),這時機頭慢慢下沉,直到鋸片可以切斷管材為止,把下行程螺栓往上擰到限位,然后微擰開進刀調速液壓閥,使機頭動作慢上升,待升到管材上方10㎜后,再關閉液壓閥,使機器停止上升,把上行程螺栓往下擰至限位。
6、試夾材料:
將管材放入夾鉗內,用手輪使夾鉗夾緊材料之后,退松半圈手輪,并鎖緊螺帽,再將管材至一邊夾塊內(以物件不被鋸切到為準),按下啟動開關試夾料是否被夾緊,否則在鋸切時會損壞鋸片。
7、檔尺安裝及管材試切:
按所需長度調整好限位擋板并固定,把管材變形或有毛邊的一頭伸入一面夾鉗,按下啟動開關或腳踏開關將其鋸切,觀看試切是否正常。
2、鋸片齒數選擇對照表:
單位:mm
鋸片外徑材料厚度 | Φ250 | Φ275 | Φ300 | Φ325 | Φ350 |
0.6 | 280T | 280T | 320T | 320T | 350T |
0.8 | 240T | 280T | 320T | 320T | 320T |
1.0 | 220T | 240T | 280T | 280T | 320T |
1.2 | 200T | 220T | 240T | 240T | 280T |
1.4 | 180T | 200T | 220T | 240T | 240T |
1.6 | 180T | 200T | 220T | 220T | 240T |
2.0 | 150T | 180T | 200T | 220T | 240T |
2.5 | 150T | 180T | 200T | 200T | 220T |
3.0 | 120T | 150T | 180T | 200T | 200T |
實心Φ19 | 120T | 120T | 128T | 128T | 150T |
實心Φ22 | 120T | 120T | 128T | 128T | 150T |
實心Φ25.4 | 90T | 90T | 110T | 120T | 128T |
實心Φ38.1 | 80T | 90T | 100T | 110T | 120T |
實心Φ50 | 60T | 64T | 80T | 90T | 100T |
說明 | T代表齒數 |
型號:MC-350NC液壓自動送料全自動切管機
特殊設計,多組齒輪傳動適合重型切削,精度穩定 精心設計送料系統,,送料長設定6-800m/mz(可多次送料) 使用PLC 控制器,無接點,維修方便. 無料自動停機 機臺結構堅固,振動小,機器壽命長 冷卻液自動循環,確保工件切面平滑. 切屑集中處理,維護簡單容易。
MC-350NC自動送料切管機 | ||
主機馬達 | C型2/4變級3.3/4kw | D型4/6變級2.4/3kw |
主軸轉速 | 44/22 | 22/16 |
冷卻系統 | 1/8馬力自動冷卻循環系統 | |
適用鋸片 | 鋸片外徑250-400mm 中心孔距¢32mm 銷孔2×12×65 | |
夾鉗行程 | 160mm | |
送料長度 | 標準型:6mm-800mm單次行程(可實現多次送料) | |
工作壓力 | 工作壓力25-35kg/cm2 | |
油泵電機 | 3kw | |
送料精度 | ±0.3 | |
送料機構 | 液壓送料 | |
機械重量 | 860kg | |
機械尺寸 | 1200×1700×2650mm |
二、鋸切能力:
MC-350NC自動切管機鋸切能力 | ||
鋸切角度 | 90°正切 | 45°斜切 |
○ | ¢130mm | ¢110mm |
□ | 110×110 | 95×95 |
150×80 | 110×70 | |
∟ | 100×100 | 95×95 |
■ | 80×80 | 60×60 |
● | 80 | 60 |
